基本參數

產品型號

BT-2018B

外觀特點

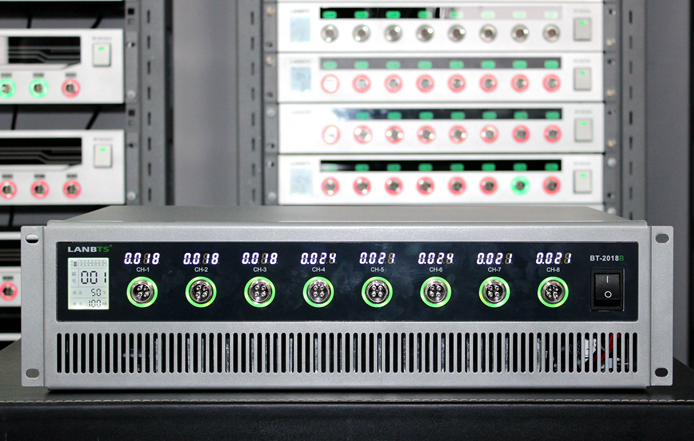

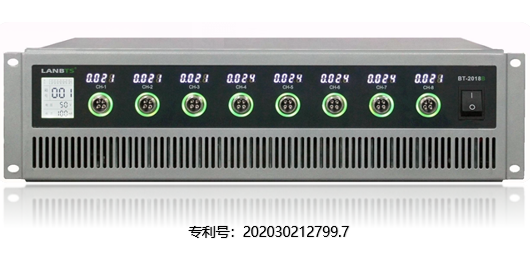

通道實時顯示電壓通道指示燈采用燈圈設計

產品尺寸

長×深×高=49cm×34cm×13cm

輸入電源

單相AC 220V ±10% / 50Hz

交流阻抗

≥1MΩ

電 壓

電壓范圍

充電電壓：0V---滿量程；放電電壓：滿量程---0V或2V（可選）

電壓精度

實際控制精度：±0.02%   of FS；穩定度：±0.02% of FS

恒壓截止電流

≤100uA

電 流

電流范圍

滿量程0.001%---滿量程（四檔自動切換）

電流精度

實際控制精度：±0.02%   of FS；穩定度：±0.02% of FS

充/放電

充電模式

恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電

放電模式

恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電

限制條件

電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2

記 錄

記錄條件

時間變化△t：50ms---3600S

電壓變化△U：0.001mV---5V

電流變化△I：0.001mA—5000mA

記錄頻率

最高記錄頻率20Hz

采樣速度

10條/秒

測試事件記錄

如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄

循 環

循環次數

1-99999次

循環嵌套

具有嵌套循環功能，最大支持3層嵌套

保 護

運行保護

支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護

保護條件

延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓

報警方式

測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息

硬件特性

通道特性

8通道/臺，可獨立編程，互不干擾；10臺/機柜，可選快拆托盤

控制方式

恒流源與恒壓源采用雙閉環結構，高精度線性調整

基準特性

采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值）

AD/DA

AD：24bit；DA：16bit

屏顯信息

3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節

通訊方式

USB/RS485，采用光電隔離技術，最多接入256臺

散熱方式

風冷，風機轉速支持程控、溫控、全速三種模式可選

接入方式

四線制、支持三電極測量、扣式夾具、鱷魚夾具、聚合物夾具等（用戶可選）

軟件特性

軟件風格

C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣

軟件語言

支持在線切換中/英文

測試方案特性

方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等

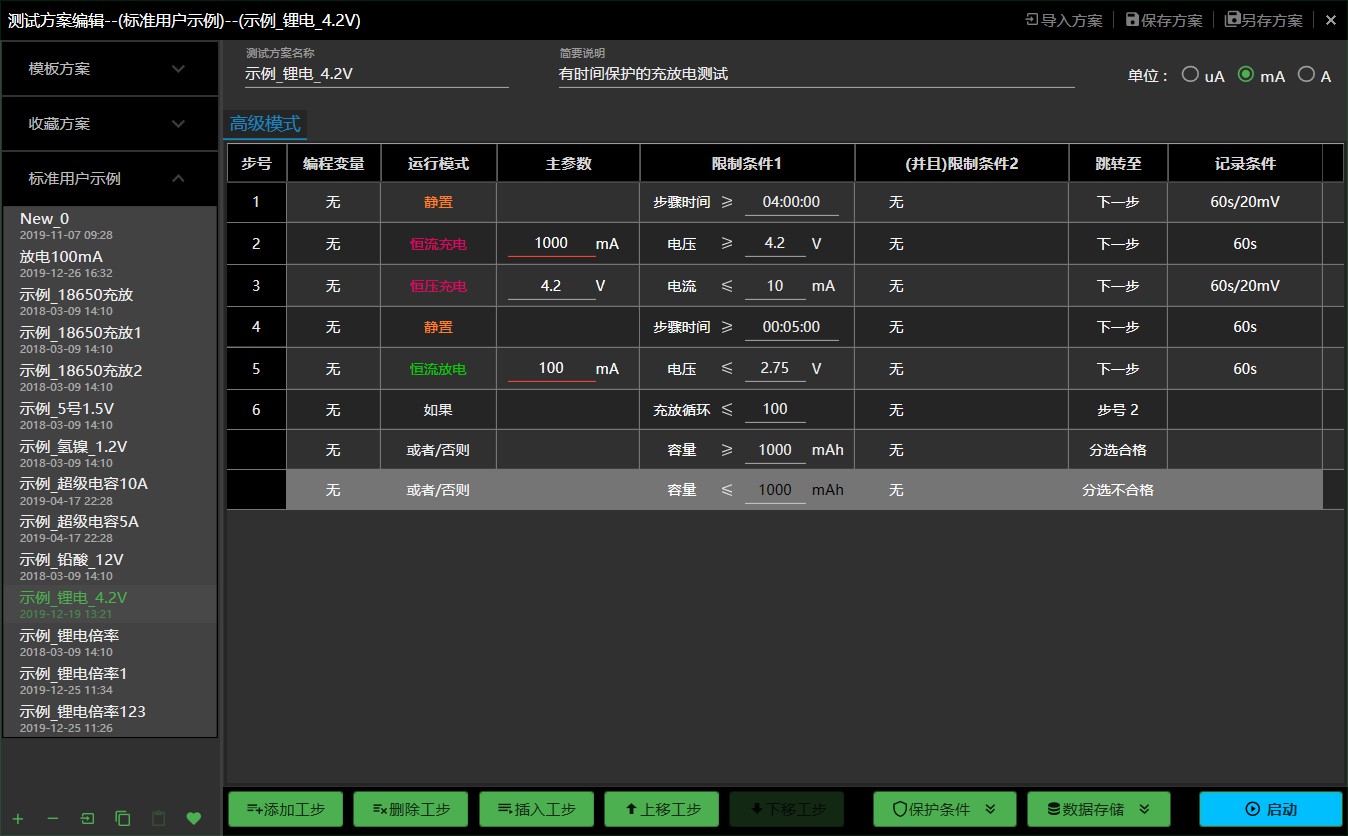

工步編輯特性

根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改

模式操作特性

啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等

DCIR測試

支持定點進行DCIR的計算

顯示分辨率

自適應6位有效數字（電壓×.×××××；電流×.××××× ）

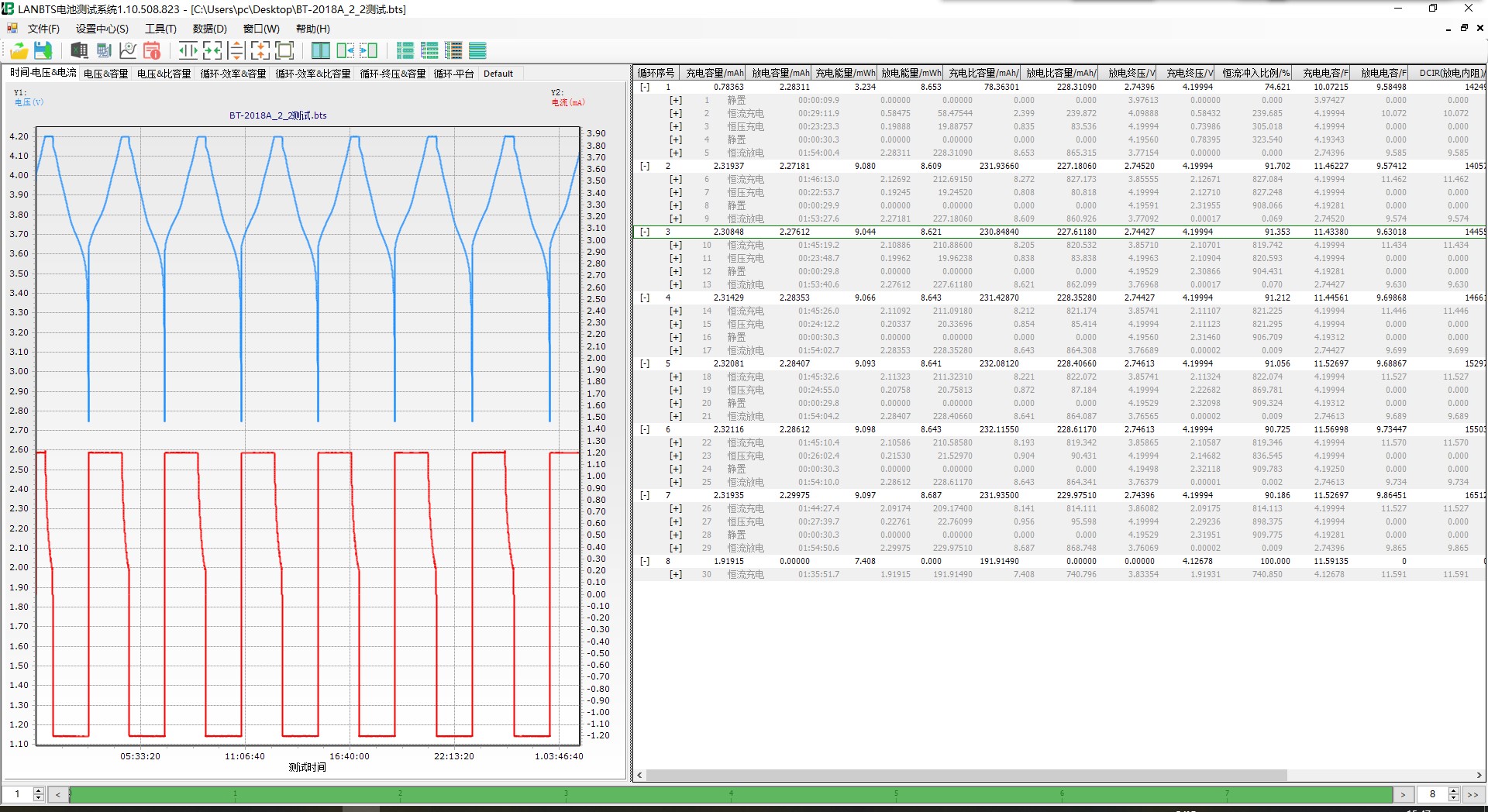

數據展現方式

座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層）

數據導出

可導成EXCEL、TXT、圖形（可指定工步或指定循環導出）

數據另存

支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理

軟件升級

支持網絡遠程推送，在線升級
